12. Programy sygnalizacji

12.1. Program wejścia (rozruch OFF → faza)

Program edytuje się jak przejście międzyfazowe (§10.2), jako przejście OFF → stan docelowy.

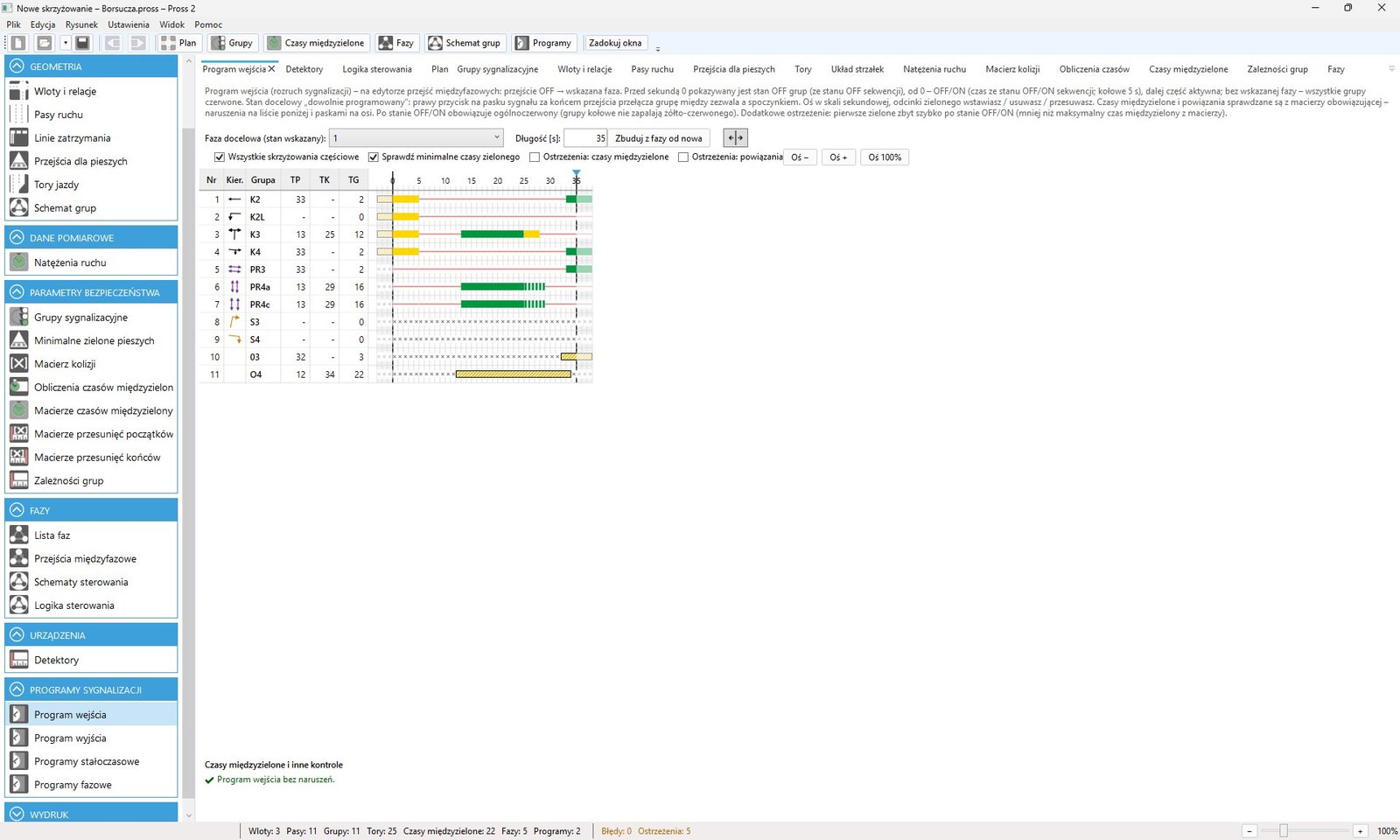

Program wejścia

• Faza docelowa: faza z listy, (brak — same czerwone) albo (dowolnie programowana) — grupy zezwalające wybiera się prawym przyciskiem na pasku za końcem przejścia.
• Długość [s] (domyślnie 10 s), Zbuduj z fazy od nowa.

Przebieg: przed 0 — stan OFF grup; od 0 — stan OFF/ON (gdy sekwencja grupy go ma); dalej czerwone i zielone. Grupy kołowe nie zapalają czerwonego z żółtym — przed zielonym jest ogólnoczerwony. Kontrole jak w przejściach, plus ostrzeżenie, gdy ogólnoczerwony przed pierwszym zielonym jest krótszy niż największy czas międzyzielony z macierzy.

Narzędzia: |←→| (wstaw / wytnij czas dla wszystkich grup), Oś − / + / 100%, Wszystkie skrzyżowania częściowe, Sprawdź minimalne czasy zielonego, przełączniki ostrzeżeń.

12.2. Program wyjścia (wygaszenie stan → OFF)

Lustrzany do programu wejścia: stan źródłowy → OFF. Faza źródłowa: faza, (brak — same czerwone) albo (dowolnie programowany) (grupy wybiera się na pasku przed 0). Po końcu przejścia — stan OFF grup. Ostrzeżenie, gdy ogólnoczerwony grupy przed OFF jest krótszy niż największy czas międzyzielony z macierzy.

12.3. Programy stałoczasowe

Programy grupowe (bez faz). Bez macierzy obowiązującej nie można ich edytować.

Program stałoczasowy

• Właściwości: Cykl [s], Przesunięcie [s], Opis; Punkty [s]: włączenia, wyłączenia, przełączenia (Pokaż punkty).
• Wykres:

Narzędzie	Działanie
edycja	przeciąganie początku/końca zielonego (co 1 s), środka — przesunięcie zielonego; prawy przycisk: Dodaj zielone … tutaj, Usuń to zielone, Tryb grupy (normalny, stale czerwony, stale zielony, wyłączona)
|←→|	skrócenie/wydłużenie programu od wskazanej chwili (tam, gdzie wszystkie grupy mają czerwone albo zielone)
⇔ wykres	przesunięcie wszystkich grup
⇔ skrz. częściowe	przesunięcie grup jednego skrzyżowania częściowego

• Zielone grup (stG — początek, ktG — koniec, tG — czas, Tryb, Uwagi): Dodaj zielone, Usuń zielone, Zielone minimalne (wszystkie grupy od początku cyklu), Kopiuj zielone / Wstaw zielone (Ctrl+C / Ctrl+V).
• Oznaczenia rezerw i naruszeń jak w przejściach; pod wykresem Sprawdzenie programu.
• Polecenia: Nowy program (zielone minimalne od początku cyklu), Kopiuj, Zmień nazwę…, Zmień numer…, Usuń, ▲ / ▼, Przenumeruj, Zapisz (zatwierdza zmiany programu), Okno pływające, Osobne okna.

12.4. Programy fazowe

Program fazowy to zamknięta sekwencja faz i przejść; tworzy się go wyłącznie w schemacie sterowania (Twórz program, §10.3). Tabela Fazy i przejścia międzyfazowe: Faza, Czas fazy [s] (zmiana przesuwa dalsze przejścia), Przejście, Nr pMF (numer przejścia), Początek [s], Długość, Uwagi. Prostokąty przejść pod wykresem można przeciągać; dwuklik — Edytuj przejście międzyfazowe… (po zmianie program przelicza zielone wszystkich programów, które używają tego przejścia). Zmiana Cyklu zmienia czas fazy przed pierwszym przejściem. Zielone minimalne liczone są z G min.

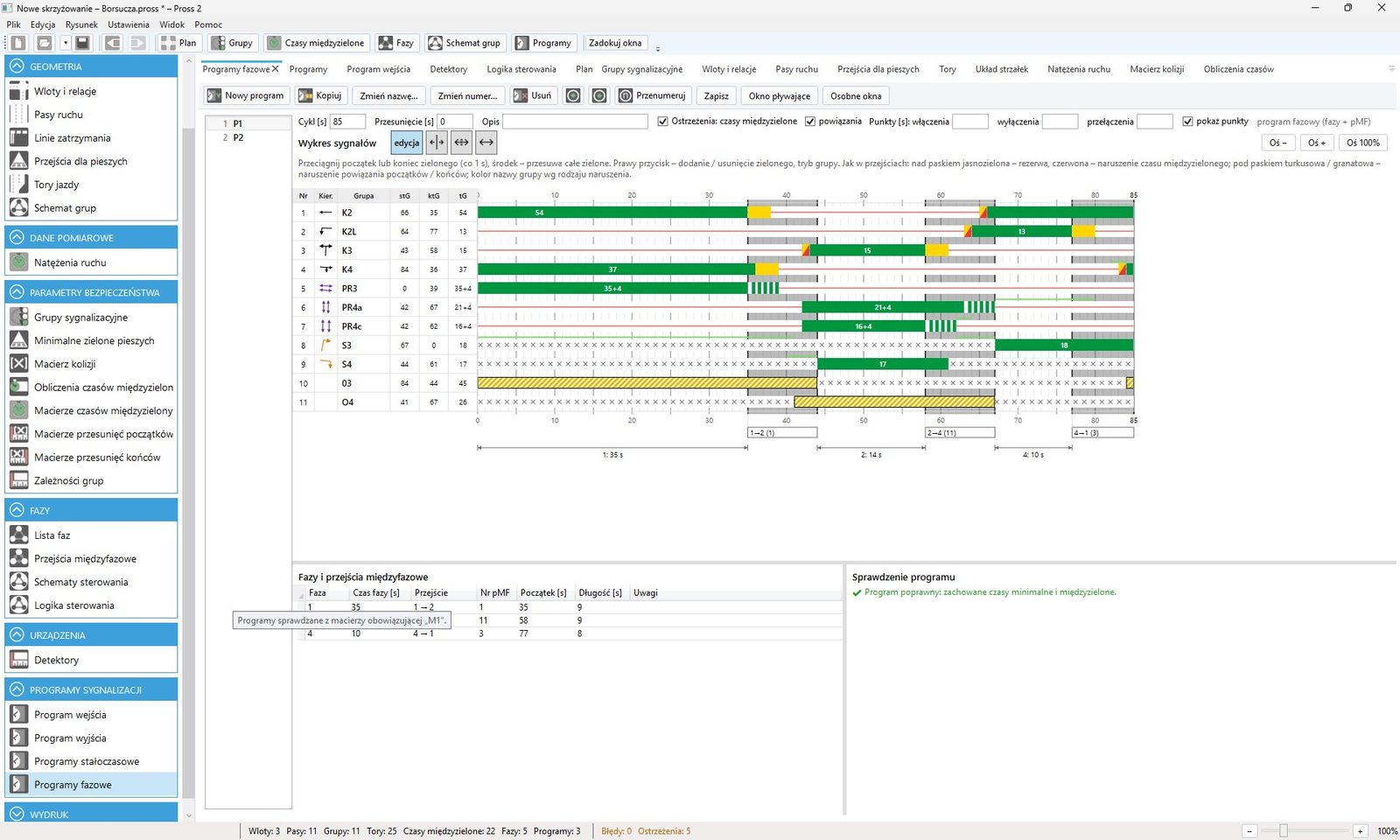

Program fazowy
