Pross 2¶

Szkic

Szkic witryny – opis do weryfikacji przed publikacją.

Pross 2 prowadzi projektanta przez cały projekt sygnalizacji – w kolejności, w jakiej zwykle powstaje: od układu skrzyżowania, przez czasy międzyzielone i fazy, po programy sygnalizacji i logikę sterowania. Całość zapisuje się w jednym pliku projektu .pross, a program przelicza wyniki na bieżąco po każdej zmianie.

Pross 2 jest następcą pierwszej wersji programu Pross, rozwijanej w BUDINFO od 2013 r. – zobacz historię Pross 1.

Okno programu Pross 2 – plan sytuacyjny

Plan sytuacyjny i geometria¶

Podkład DWG/DXF (z kolorami i rodzajami linii), PDF lub bitmapa, ze skalowaniem wskazaniem dwóch punktów.
Podkład z mapy – ortofotomapa Geoportalu albo OpenStreetMap w układzie PL-2000, pobierana wprost z programu.
Wloty, pasy ruchu z relacjami, linie zatrzymania i przejścia dla pieszych – rysowane na planie albo w tabelach.
Tory jazdy tworzone automatycznie z relacji pasów; ręczne poprawki są zapamiętywane.
Linijka, przyciąganie, warstwy, przesuwanie całego projektu, druk planu w skali na arkuszach A4–A0.

Czasy międzyzielone i bezpieczeństwo¶

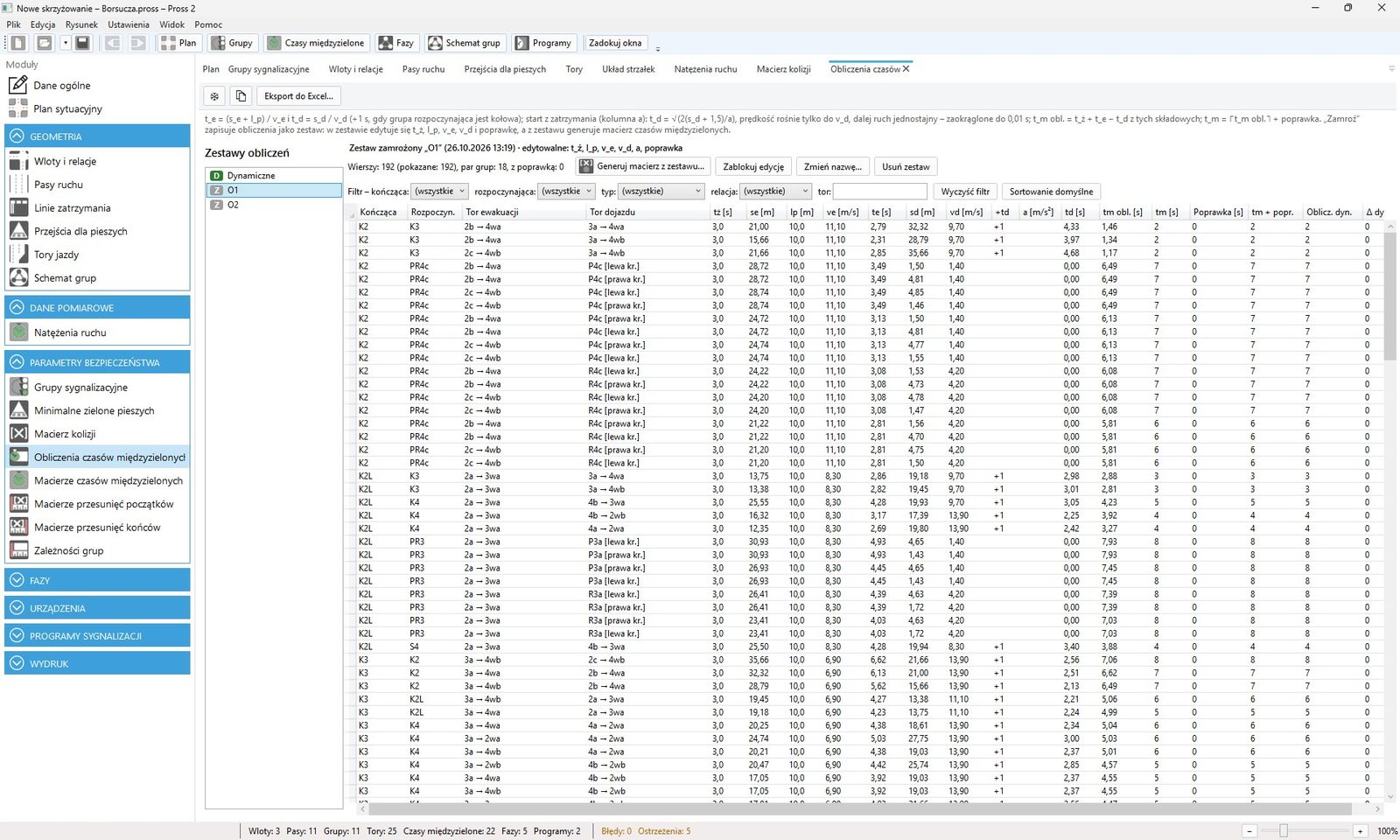

Obliczenia czasów międzyzielonych

Macierz kolizji wypełniana z geometrii, z podglądem kolidujących torów na planie.
Czasy międzyzielone liczone z torów z pełnym zestawieniem danych (drogi, prędkości, długości pojazdów); zestawy zamrożone, poprawki, macierz obowiązująca.
Profile parametrów – jedno źródło prędkości do obliczeń, wybierane na pasie i przejściu.
Typy grup wg rozporządzenia w sprawie sygnałów drogowych, sekwencje sygnałów, czasy minimalne.
Przesunięcia początków i końców zielonego, grupy ostrzegawcze, zależności w kolizjach dopuszczonych.
Minimalne zielone pieszych, także dla przejść łączonych.

Fazy, przejścia i logika¶

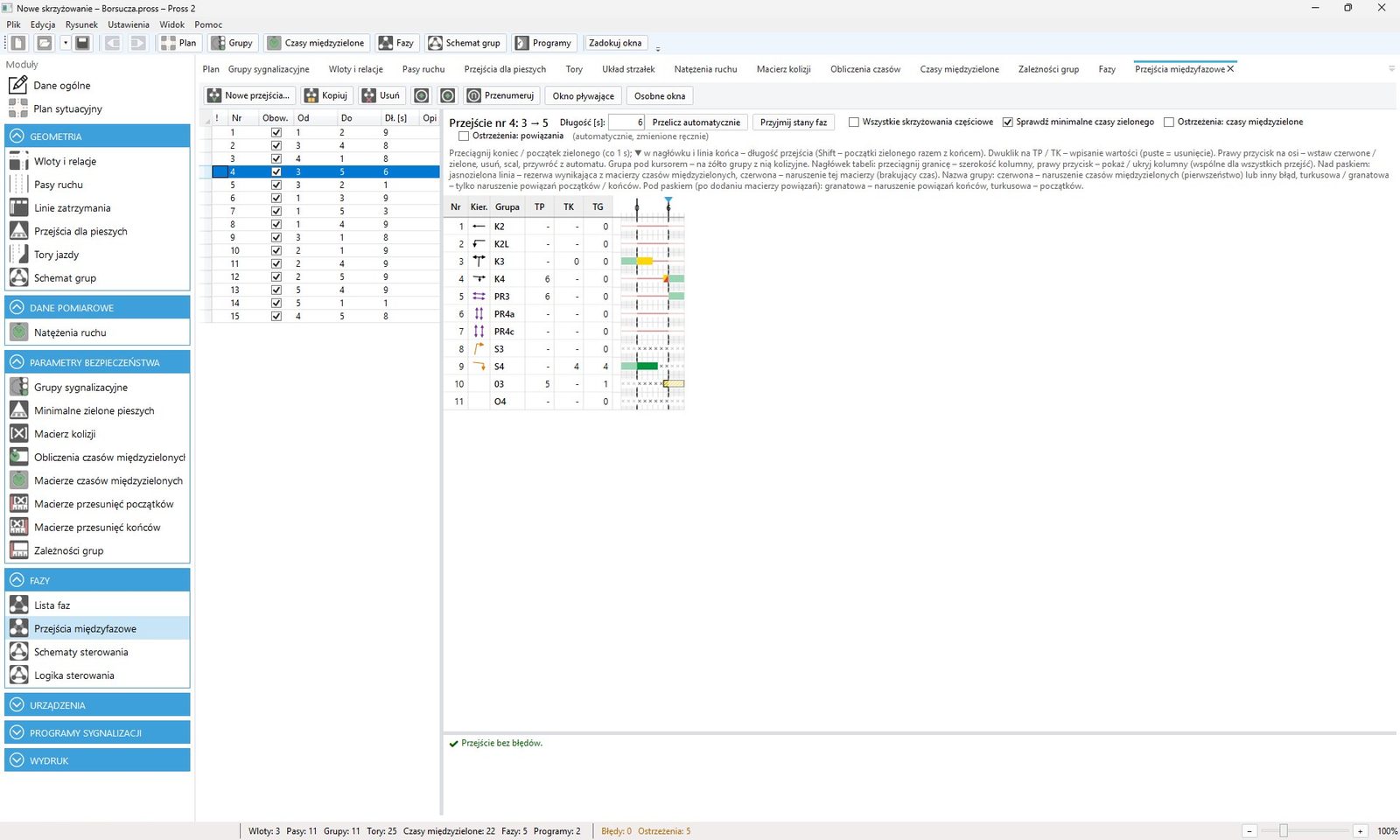

Przejścia międzyfazowe

Fazy z kontrolą kolizji i schemat grup (układ strzałek).
Przejścia międzyfazowe tworzone automatycznie z macierzy i edytowane myszą – rezerwy i naruszenia widoczne od razu.
Schematy sterowania z rysunkiem i logika sterowania (warunki przejść, czasy MIN/MAX, NW/NP/OP, tryb koordynowany).
Detektory: na planie i w tabeli (indukcyjne, radar, przyciski, wideodetekcja…).

Programy sygnalizacji¶

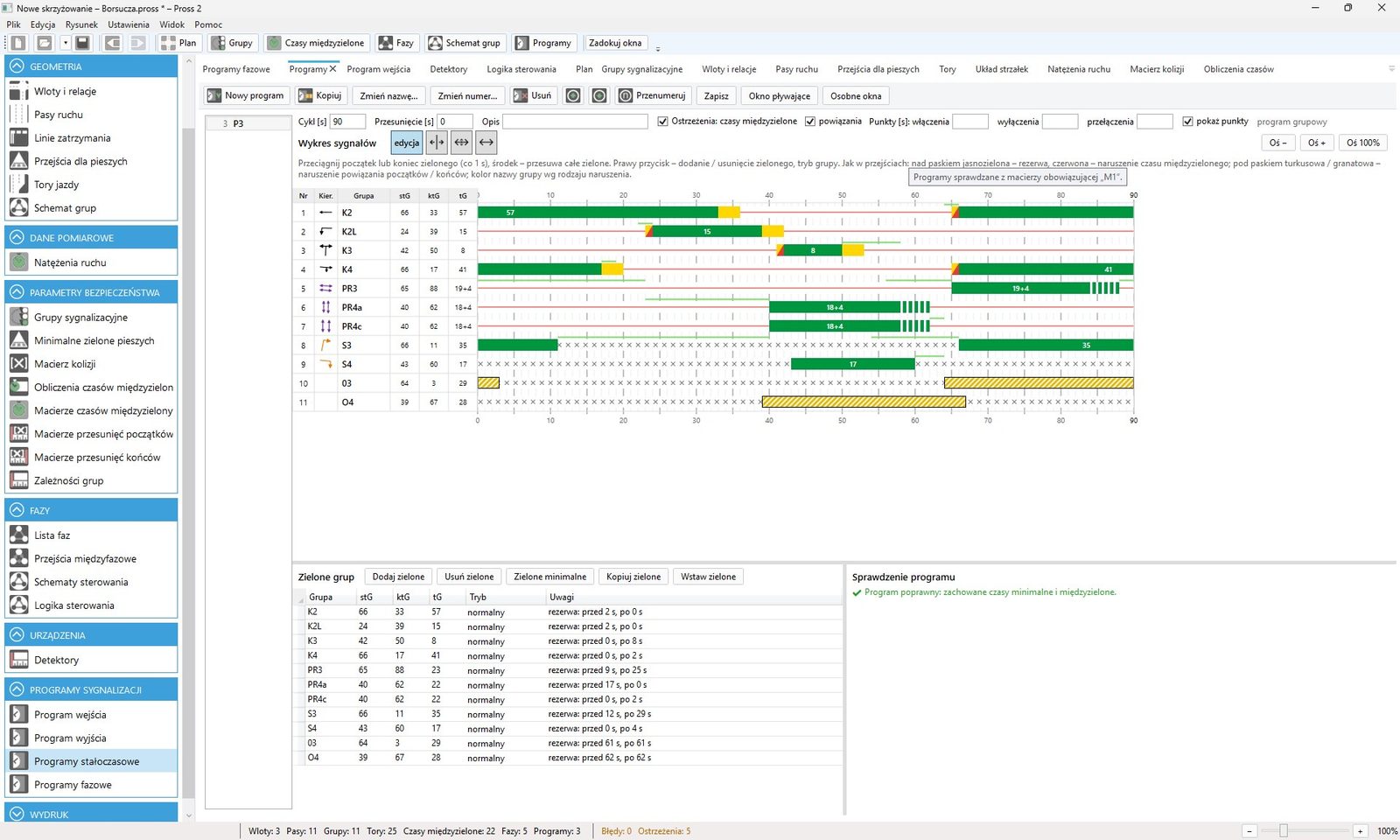

Program stałoczasowy

Programy stałoczasowe i fazowe z edycją na wykresie.
Program wejścia (rozruch) i program wyjścia (wygaszenie).
Skrzyżowania częściowe, punkty włączenia/wyłączenia/przełączenia, kopiowanie zielonych między programami.

Natężenia ruchu i kartogram¶

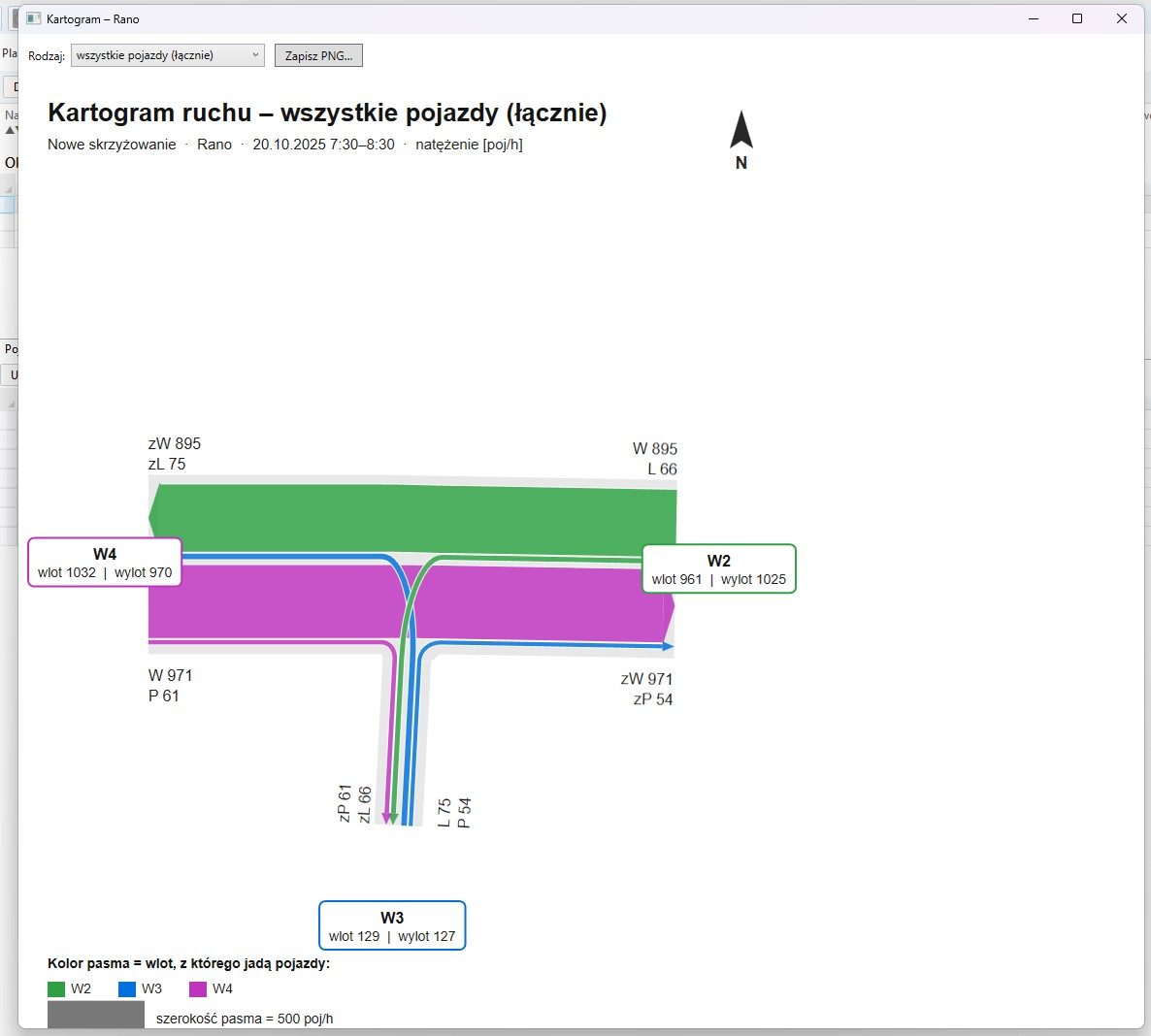

Kartogram ruchu

Okresy pomiarowe z natężeniami pojazdów, pieszych i rowerzystów.
Import z arkusza AnalizaRuchu z automatycznym wyznaczeniem godziny szczytu.
Kartogram ruchu (łącznie / lekkie / ciężkie) z zapisem do PNG.

Kontrola, wydruk i wymiana danych¶

Lista błędów i ostrzeżeń z konfigurowalną ważnością, lista modyfikacji ręcznych, Cofnij/Ponów (100 kroków).
Wydruk wybranych elementów i graficzny układ wydruku z szablonami.

Kierunek	Formaty
Eksport	VISSIM `.sig`, Vissig/Crossig `.pua`, DWG, Excel, CSV, grafiki PNG
Import	VISSIM `.sig`, Vissig/Crossig `.pua` (projekt uproszczony), projekty Pross 1, pliki `.cmz`

Szczegóły pracy z programem: Podręcznik Pross 2.
